Сетчатый купол на решётчатых башнях (ТР-18)

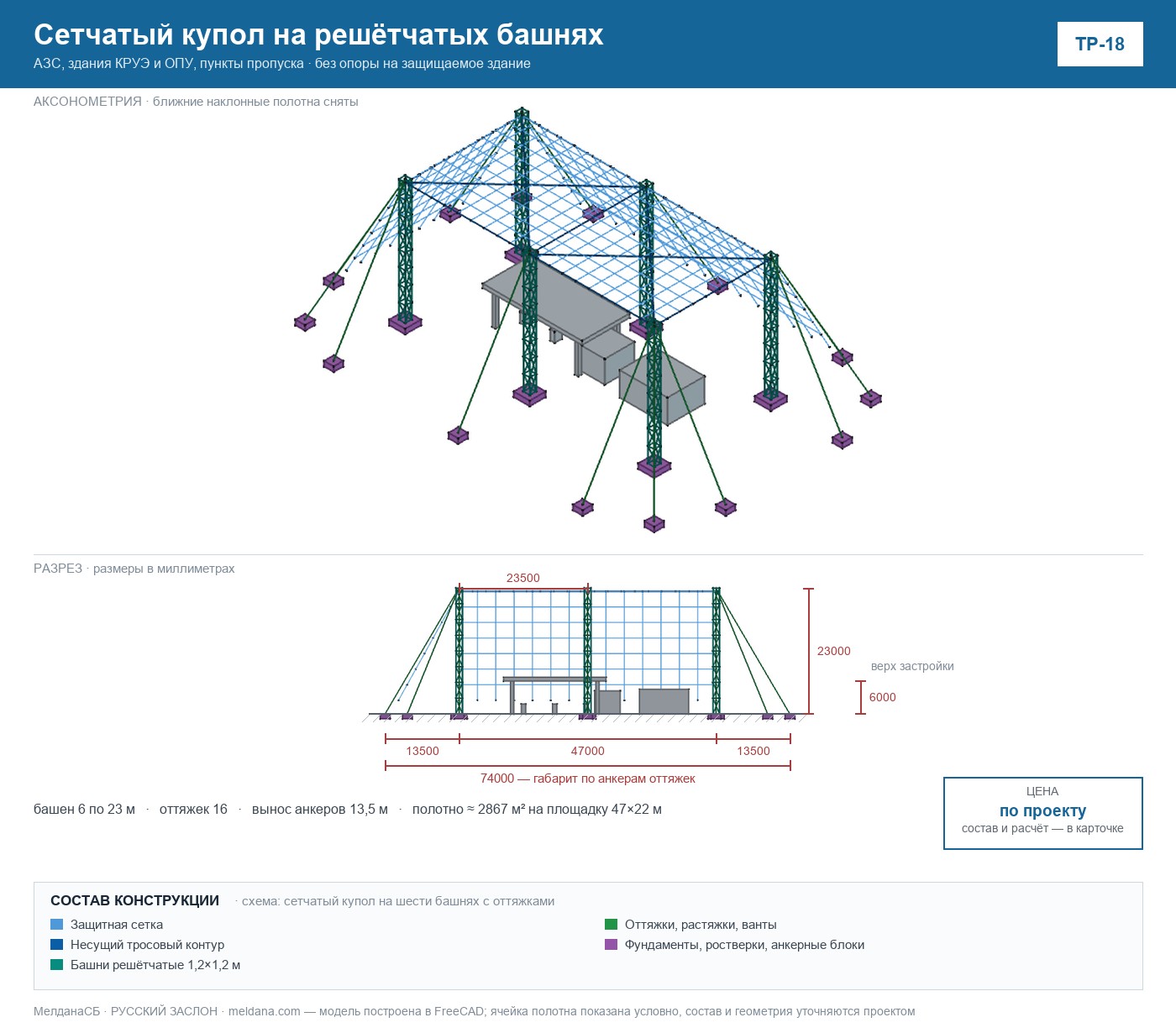

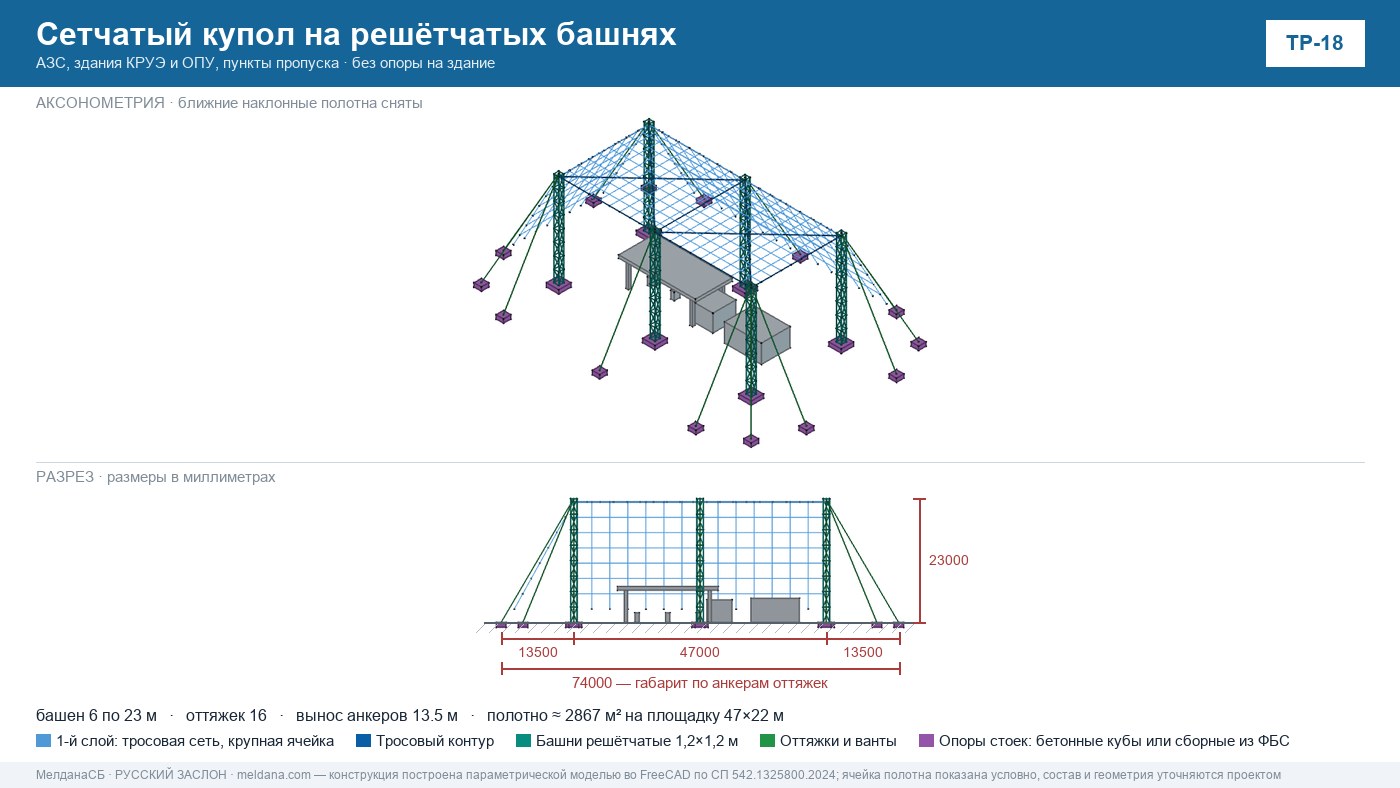

Решение ТР-18 создаёт сетчатый купол над площадкой примерно 50×22 м без опоры на защищаемое здание. Оно предназначено для АЗС, зданий КРУЭ, ОПУ и РЩ подстанций, автовокзалов и навесов пунктов пропуска. Шесть решётчатых башен высотой 20–25 м и оттяжки с анкерными фундаментами на выносе 12–14 м формируют верхний тросовый контур с сеткой и наклонные боковые полотна до отметки 2,5 м. По сравнению с капитальной защитной оградой решение оперативное: ставится быстро, затем при необходимости заменяется проектной ЗОК; нагрузка на защищаемые здания отсутствует.

Защитный функционал

Что решение блокирует по типам угроз — сбоку и сверху, от прямого контактного подрыва и от осколков:

Состав и параметры

Цена

По проекту — цена — по проекту: башни решётчатые — позиция ЗС-МЧ-4070, считается по массе рабочей документации, монтаж МН16 до 30 м 54 000 руб./т; фундаменты ФР01 18 000 руб./м³; полотно 895 руб./м² (сетка 220 + монтаж 675 руб.); тросы Ø10–12 — 137–238 руб. + монтаж МН13 240 руб./пог. м. Цены с НДС 22 %, клиентский прайс «РУССКИЙ ЗАСЛОН» v9.1.

Что нужно до монтажа

Перед монтажом необходимо выполнить обследование площадки и грунтов, согласовать точки установки башен, оттяжек и анкерных фундаментов с балансодержателем. Расчётом нужно подтвердить несущую способность оснований, устойчивость башен и натяжение тросов при ветровых и гололёдных нагрузках.

Ограничения

Решение применимо только при наличии свободной площадки для шести башен, оттяжек и анкерных фундаментов с выносом 12–14 м. Для площадок с плотной застройкой, подземными коммуникациями или охранными зонами размещение может быть невозможно без изменения конфигурации. Боковые полотна заканчиваются на отметке 2,5 м, поэтому нижний ярус периметра данным решением не перекрывается.

МелданаСБ проектирует решение, поставляет материалы и монтирует под ключ. Расчёт под ваш объект — в онлайн-калькуляторе ЗОК или по заявке.
