В условиях нарастающих угроз безопасности от беспилотных летательных аппаратов (БПЛА) проектирование пассивной антидроновой защиты становится критически важной задачей для промышленных, государственных и коммерческих объектов. Компания Мелдана специализируется на комплексном проектировании и монтаже систем физической защиты, основанных на антидроновых сетках — эффективном решении для нейтрализации воздушных угроз.
Что такое пассивная антидроновая защита
Пассивная антидроновая защита — это комплекс инженерных решений, направленных на создание физических барьеров для предотвращения проникновения БПЛА к защищаемым объектам. В отличие от активных систем (РЭБ, лазеры, кинетическое оружие), пассивная защита не требует энергопитания, не создает радиопомех и функционирует автономно в любых условиях.
Основой пассивной защиты являются антидроновые защитные сетки — специализированные барьерные конструкции из высокопрочных материалов, создающие непреодолимое препятствие для дронов различных типов. При контакте с сеткой БПЛА теряет управляемость, запутывается и падает, не достигнув цели.
Принцип действия антидроновых сеток
Антидроновые сетки создают эффективное физическое заграждение, которое работает по принципу поглощения и распределения кинетической энергии удара. При столкновении с дроном сетка:
- Захватывает летательный аппарат благодаря оптимально подобранному размеру ячеек
- Поглощает энергию удара, предотвращая повреждение защищаемого объекта
- Равномерно распределяет нагрузку по всей площади конструкции
- Относит точку возможного взрыва на безопасное расстояние от объекта
Ключевые преимущества пассивной защиты включают отсутствие зависимости от электроснабжения, устойчивость к погодным условиям, минимальные требования к обслуживанию и совместимость с другими системами безопасности.
Нормативная база для проектирования
Проектирование антидроновой защиты в России регламентируется Сводом правил СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования». Этот документ устанавливает обязательные требования к расчету и проектированию защитных ограждающих конструкций (ЗОК).
Основные требования СП 542.1325800.2024
Согласно нормативному документу, защитные конструкции должны обеспечивать:
Предотвращение подлета БПЛА к защищаемому объекту на расстояние, исключающее критические нагрузки при взрыве заряда ВВ.
Защиту от осколков и поражающих элементов при детонации боеголовки дрона.
Исключение обратного откола элементов конструкции при контактном взрыве.
Расчет безопасного расстояния между защитными конструкциями и объектом для обеспечения его структурной целостности.
Обязательность применения
Постановление Правительства РФ № 1046 от 03.08.2024 обязывает предприятия топливно-энергетического комплекса внедрять системы защиты от БПЛА. Аналогичные требования распространяются на промышленные объекты согласно ПП РФ № 258 от 03.03.2024.
Нормативные требования охватывают нефтеперерабатывающие заводы, резервуарные парки, электростанции, подстанции, газопроводы и другие объекты критической инфраструктуры.
Виды и материалы антидроновых сеток
Выбор материала и конструкции сетки определяется типом угроз, характеристиками защищаемого объекта, климатическими условиями и бюджетными ограничениями.
Полиамидные сетки
Технические характеристики:
- Динамические нагрузки: до 9 кН/м (9000 Дж/м)
- Вес улавливаемых объектов: до 30 кг
- Размеры ячеек: 40×40 мм, 100×100 мм
- Ширина рулонов: до 15 метров
Преимущества полиамидных сеток:
- Высокая эластичность и ударная вязкость при малом весе
- Коррозионная стойкость и устойчивость к УФ-излучению
- Самозатухающие свойства — не поддерживают горение
- При детонации БПЛА сетка не становится поражающим элементом
- Компактная упаковка и легкость транспортировки
Полипропиленовые сетки
Технические параметры:
- Динамические нагрузки: до 9 кН/м
- Максимальный вес БПЛА: до 15 кг
- Стоимость: от 89 руб/м²
Особенности материала:
- Гидрофобные свойства — не впитывают влагу
- Высокая ремонтопригодность
- Отличная устойчивость к химическим веществам
- Термостойкость и стойкость к щелочным средам
Металлические (стальные) сетки
Конструктивные решения:
- Изготавливаются из оцинкованной стали методом двойного кручения
- Габионная технология с шестиугольными ячейками
- Воспринимаемая энергия удара: от 11,09 до 24,98 кДж
- Покрытие: цинк-алюминий (ZincAl 5%) для повышенной коррозионной стойкости
Преимущества металлических сеток:
- Максимальная прочность на разрыв и устойчивость к механическим повреждениям
- Долговечность — срок службы до 25 лет
- Термостойкость — работа в экстремальных температурах
- Устойчивость к попыткам перерезания или повреждения
Гибридные решения
Конструкция: Комбинация стальных силовых тросов диаметром 20 мм и полимерных сеток. Создается многослойный "пирог":
- Первый слой: Силовые тросы с ячейкой 10×10 м
- Второй слой: Силовая металлическая сетка 500×500 мм
- Третий слой: Мелкоячеистая сетка 25×25 — 45×45 мм для защиты от FPV-дронов
Преимущества гибридного подхода:
- Оптимальное сочетание прочности, веса и стоимости
- Многоуровневая защита от различных типов угроз
- Масштабируемость — возможность покрытия неограниченных площадей
Процесс проектирования пассивной защиты
Компания Мелдана реализует пятиэтапный процесс проектирования антидроновой защиты с полным соблюдением нормативных требований.
Этап 1: Разработка модели угроз
Проектирование начинается с детального анализа потенциальных угроз для конкретного объекта. Модель угроз включает:
Классификацию объекта защиты:
- Тип объекта (НПЗ, электростанция, склад, административное здание)
- Уровень критичности и стратегическая важность
- География расположения и региональные особенности
Анализ возможностей злоумышленников:
- Доступные типы БПЛА (квадрокоптеры, самолетного типа, FPV-дроны)
- Технические характеристики угроз (масса, скорость, полезная нагрузка)
- Мотивация атакующих (терроризм, шпионаж, диверсии)
Сценарии атак:
- Способы проникновения на территорию объекта
- Методы доставки взрывчатых веществ или средств разведки
- Временные периоды уязвимости
Этап 2: Техническое обследование объекта
Выезд инженерной группы для проведения комплексного обследования:
Геодезическая съемка территории:
- Точные размеры защищаемой площади
- Рельеф местности и особенности ландшафта
- Расположение существующих сооружений и коммуникаций
Анализ инженерной инфраструктуры:
- Наличие опорных конструкций для крепления сеток
- Возможности размещения дополнительных опор
- Требования к фундаментам и анкерным системам
Оценка эксплуатационных условий:
- Климатические факторы (ветровые, снеговые нагрузки)
- Агрессивность среды (химические пары, морская атмосфера)
- Требования по пожарной и промышленной безопасности
Этап 3: Расчет и проектирование конструкций
Выбор типа защитной системы в соответствии с СП 542.1325800.2024:
Определение конфигурации:
- Периметральная защита — барьеры по границам объекта

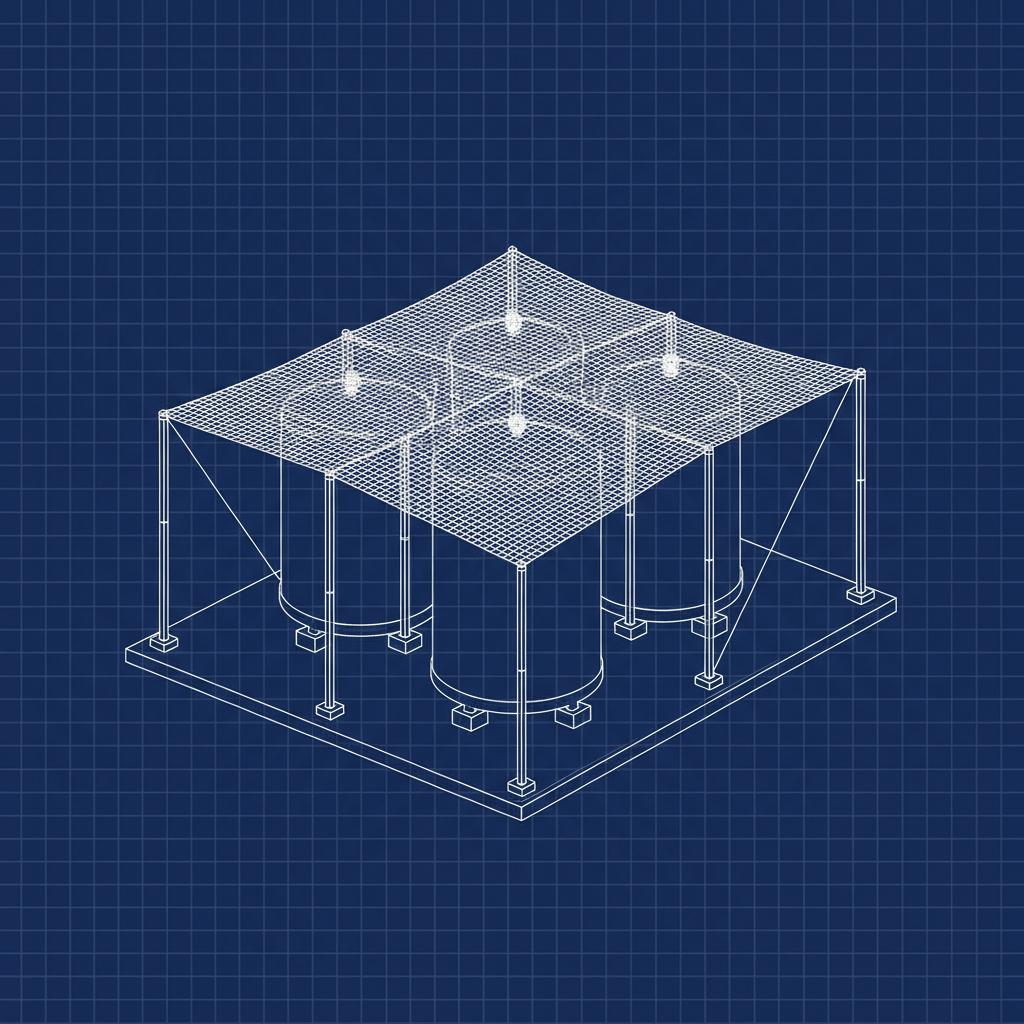

- Купольная защита — полное перекрытие объекта сверху

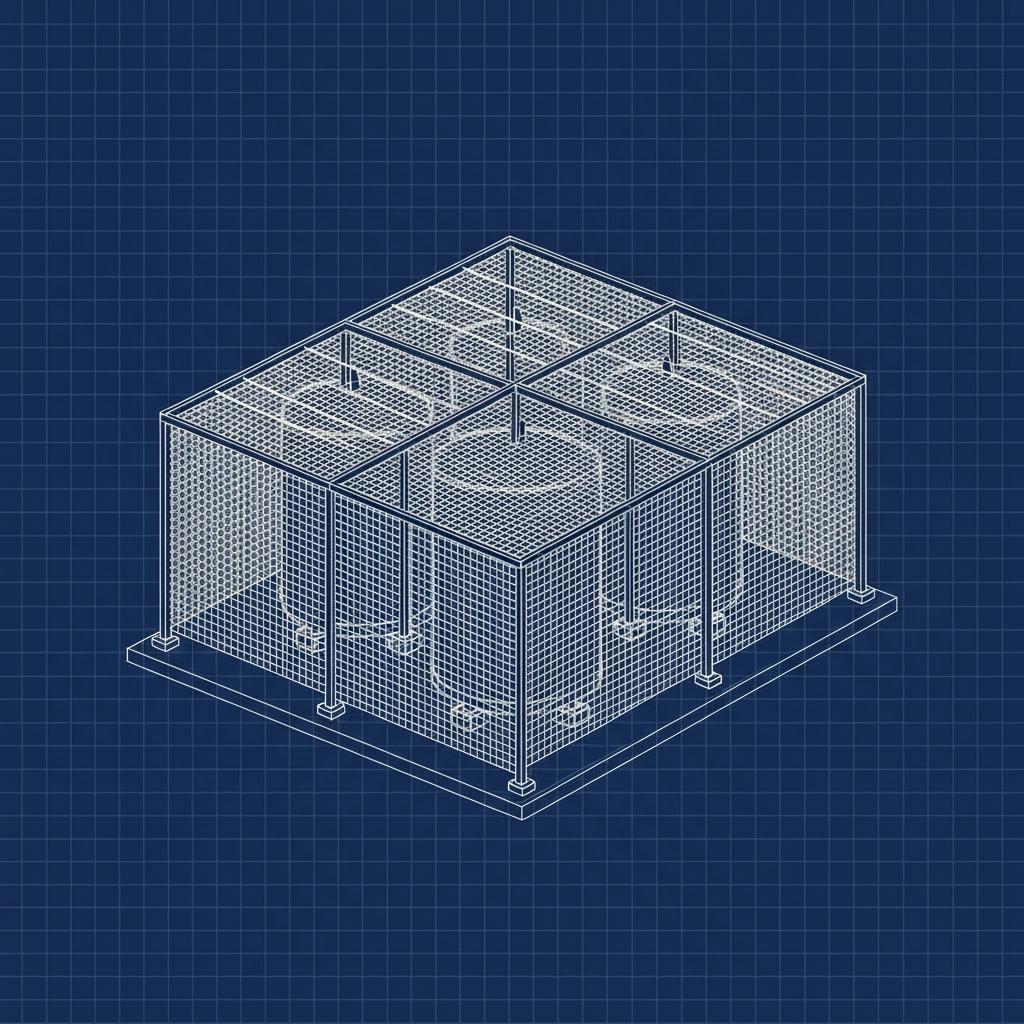

- Комбинированная система — сочетание периметральной и купольной защиты
Расчет несущих конструкций:
- Статические нагрузки: собственный вес сеток, снеговые нагрузки
- Динамические нагрузки: удар БПЛА, ветровое воздействие
- Взрывные нагрузки: воздействие ударной волны при детонации
Проектирование опорной системы:
- Независимые фундаменты — отдельно стоящие опоры
- Зависимые крепления — использование существующих конструкций
- Расчет безопасного расстояния до защищаемого объекта (минимум 5 метров)
Этап 4: Разработка проектной документации
Состав проектной документации включает:
Пояснительная записка:
- Обоснование принятых технических решений
- Расчеты прочности и устойчивости конструкций
- Соответствие требованиям СП 542.1325800.2024
Чертежи и схемы:
- План расположения защитных конструкций
- Узлы крепления и сопряжения элементов
- Детали фундаментов и анкерных систем
Спецификации материалов:
- Технические характеристики сеток и тросов
- Требования к металлоконструкциям
- Крепежные элементы и комплектующие
Сметная документация:
- Стоимость материалов и конструкций
- Объемы и расценки монтажных работ
- Общая стоимость проекта "под ключ"
Этап 5: Согласование и утверждение
Процедура согласования с заказчиком:
- Презентация проектных решений
- Внесение корректировок по требованиям заказчика
- Утверждение итогового варианта проекта
- Подписание технического задания на производство и монтаж
Технические решения для различных объектов

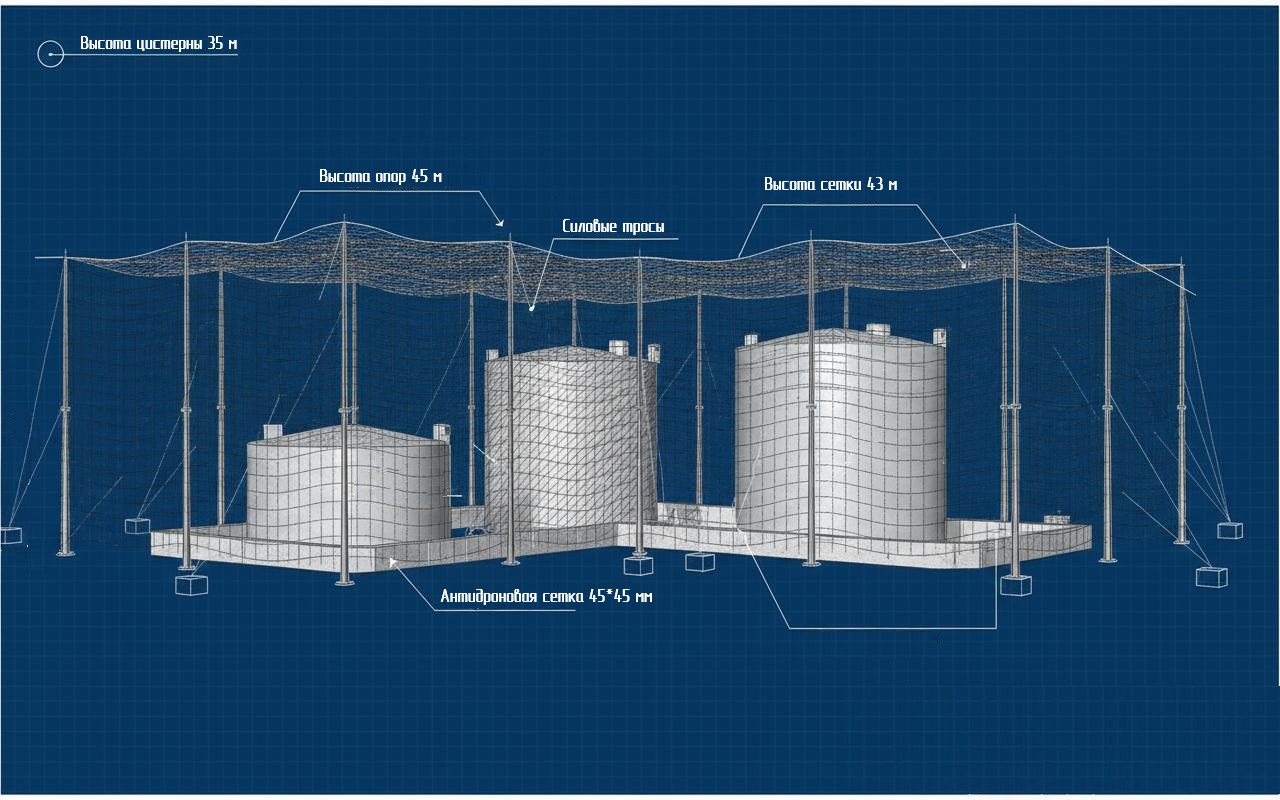

Защита резервуарных парков
Особенности проектирования для объектов нефтехранения:
Укрытие АНТиДРОН — комплексная система, способная защитить резервуары объемом до 200 000 м³. Конструкция включает:
- Решетчатые опоры высотой до 70 метров из типовых секций
- Силовые тросы диаметром 20 мм, образующие первичный каркас
- Некапитальные фундаменты — быстровозводимые подушки
Технические характеристики системы:
- Защита от БПЛА самолетного типа массой до 400 кг
- Скорость цели до 200 км/ч
- Монтаж без сварочных и огневых работ
Защита энергетических объектов
Электростанции и подстанции требуют специального подхода с учетом:
- Электромагнитной совместимости — сетки не должны создавать помех
- Доступности оборудования для обслуживания и ремонта
- Пожарной безопасности — использование самозатухающих материалов
Защита промышленных предприятий
Заводы и производственные комплексы:
- Защита от промышленного шпионажа и диверсий
- Учет специфики технологических процессов
- Минимизация влияния на производственную деятельность
Преимущества пассивной защиты
Независимость от внешних факторов
Автономность работы:
- Отсутствие потребности в электропитании — система функционирует круглосуточно
- Независимость от погодных условий — эффективна при дожде, снеге, тумане
- Устойчивость к радиопомехам — не подвержена воздействию РЭБ
Экономическая эффективность
Стоимостные показатели:
- Капитальные затраты в 3-5 раз ниже активных систем
- Минимальные эксплуатационные расходы — только периодические осмотры
- Долгий срок службы — до 25 лет при правильной эксплуатации
Сравнительная таблица систем защиты:
| Параметр | Пассивная защита | Активные системы РЭБ |
|---|---|---|
| Капитальные затраты | 1-3 млн руб/га | 10-30 млн руб/га |
| Эксплуатация | Минимальная | Высокая |
| Энергопотребление | Отсутствует | 50-200 кВт |
| Обслуживание | 1 раз в квартал | Ежедневно |
| Срок службы | 15-25 лет | 5-10 лет |
Техническая надежность
Характеристики надежности:
- Отказоустойчивость — повреждение одного элемента не влияет на систему
- Простота восстановления — замена поврежденных секций за 1-2 недели
- Совместимость с другими системами безопасности
Соответствие нормативам
Нормативное соответствие:
- Полное соответствие СП 542.1325800.2024
- Соблюдение требований пожарной безопасности
- Сертификация материалов по ГОСТ и международным стандартам
Этапы монтажа антидроновых сеток
Подготовительные работы
Подготовка площадки:
- Расчистка территории и подготовка подъездных путей
- Разметка мест установки опорных конструкций
- Подготовка материалов и оборудования
Устройство фундаментов:
- Установка некапитальных фундаментных подушек
- Монтаж анкерных систем для растяжек
- Контроль геометрических параметров
Монтаж несущих конструкций
Установка опор:
- Сборка решетчатых опор из типовых секций
- Монтаж на высоту до 70 метров при необходимости
- Установка силовых тросов диаметром 20 мм
Создание каркаса:
- Натяжение первичного слоя с ячейкой 10×10 м
- Монтаж силовой сетки 500×500 мм
- Установка финишного слоя с мелкой ячейкой
Контроль качества и приемка
Испытания системы:
- Проверка натяжения всех элементов
- Контроль прочности креплений
- Испытание на динамические нагрузки
Приемка объекта:
- Оформление исполнительной документации
- Передача инструкций по эксплуатации
- Предоставление гарантийных обязательств
Стоимость проектирования и монтажа
Факторы ценообразования
Основные факторы стоимости:
- Площадь защищаемой территории — прямо пропорциональная зависимость
- Тип и материал сеток — от 120 руб/м² (полипропилен) до 500 руб/м² (металл)
- Сложность рельефа и особенности объекта
- Высота конструкций — стоимость возрастает экспоненциально
- Региональные факторы — логистика, климат, местные нормативы
Ориентировочные расценки
Проектирование:
- Разработка проекта: 50-150 тыс. руб. в зависимости от сложности
- Инженерные изыскания: 30-80 тыс. руб.
- Авторский надзор: 10-20 тыс. руб.
Материалы и монтаж:
- Полипропиленовые сетки: от 1000 руб/м² под ключ
- Полиамидные решения: от 1500 руб/м² под ключ
- Металлические системы: от 2500 руб/м² под ключ
- Комплексные укрытия: от 5000 руб/м² площади покрытия
Сроки реализации
Временные рамки проекта:
- Проектирование: 14-30 рабочих дней
- Производство материалов: 14-21 день
- Монтажные работы: от 2 недель до 3 месяцев
- Общий цикл "под ключ": 2-4 месяца для типовых объектов
Услуги компании Мелдана
Комплексный подход
Компания Мелдана предлагает полный спектр услуг по проектированию пассивной антидроновой защиты:
Проектные услуги:
- Разработка модели угроз и технических решений
- Инженерные изыскания и обследования объектов
- Проектирование в соответствии с СП 542.1325800.2024
- Разработка проектно-сметной документации
Поставка и монтаж:
- Производство и поставка сертифицированных материалов
- Профессиональный монтаж квалифицированными бригадами
- Шефмонтаж и авторский надзор
- Пусконаладочные работы и приемка объектов
Сервисное обслуживание:
- Гарантийное обслуживание до 36 месяцев
- Плановое техническое обслуживание
- Аварийно-восстановительные работы
Региональное покрытие
География услуг:
- Основной регион: Екатеринбург и Свердловская область
- Федеральные проекты: работа по всей территории России
- Выезд замерщика: бесплатно в радиусе 30 км от Екатеринбурга
Отраслевая специализация
Приоритетные сегменты:
- Нефтегазовый комплекс: НПЗ, нефтебазы, газопроводы
- Энергетика: электростанции, подстанции, ЛЭП
- Промышленность: заводы, склады, производственные комплексы
- Государственный сектор: военные объекты, административные здания
Заключение
Проектирование пассивной антидроновой защиты за счет антидроновых сеток представляет собой оптимальное решение для обеспечения безопасности критически важных объектов в условиях растущих угроз от БПЛА. Пассивные системы защиты обеспечивают надежный физический барьер, не зависящий от электроснабжения, погодных условий и электронных помех.
Компания Мелдана обладает необходимыми компетенциями для реализации проектов любой сложности — от небольших частных объектов до крупных промышленных комплексов. Соблюдение нормативных требований СП 542.1325800.2024, использование сертифицированных материалов и профессиональный подход на всех этапах гарантируют получение эффективной и долговечной системы защиты.
Ключевые преимущества сотрудничества с Мелдана включают комплексный подход к проектированию, сокращенные сроки реализации, конкурентоспособные цены и долгосрочную техническую поддержку. Инвестиции в пассивную антидроновую защиту обеспечивают не только физическую безопасность объекта, но и соответствие актуальным требованиям законодательства.
Рекомендуется не откладывать решение вопросов антидроновой защиты, учитывая динамику развития угроз и ужесточение нормативных требований. Своевременное проектирование и внедрение пассивной защиты позволит минимизировать риски и обеспечить безопасность персонала и имущества.
